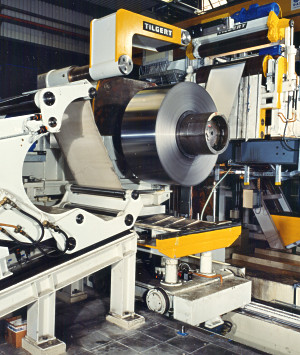

Umwickelanlage

Umwickelanlage

Diese Umwickelanlage dient dem Umwickeln und Reinigen von Schattenmaskenband in Fertigdicke sowie dem Vorbesäumen geglühter Schattenmaskenbändern in Zwischendicken.

Die Maschinensysteme berücksichtigen die für die Farbbildröhrenherstellung benötigten hohen Anforderungen an das Band.

Besonderheiten:

  • Innerbetrieblicher Coiltransport mit Werkspaletten auf ortsfesten Transportrollgängen
  • Automatische Bundaufgabe mit Bundmitten- und Bundhöhenzentrierung am Ablaufhaspel
  • Aufwicklung von schadhaften Bandanfängen auf einem separaten Schrotthaspel
  • Besäumbetrieb mit Saumschrottwickler und automatischer Saumballenentsorgung in LKW-verladbare Container
  • Anwicklung von Dünnband mit Riemenwickler im Hülsenbetrieb für oberschlägige und unterschlägige Wickelrichtung
  • Anwicklung auch mit Klemmschlitz auf die Wickeltrommel
  • Automatische Hülsenaufgabe am Aufwickelhaspel mit dem Bundhubwagen

Technische Daten:

Material FeNi36 und FePO3-OC
Banddicke 0,05 - 1,5 mm
Bandbreite 400 - 1000 mm
Bundinnen-Ø 508 mm
Bundaußen-Ø 2000 mm
Bundgewicht max. 20 t
Anlagengeschw. 0 - 300 m/min
