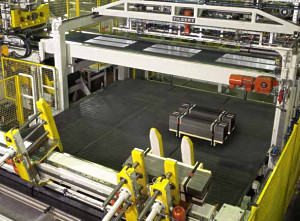

Querteilanlage mit Stapelvorrichtung

Querteilanlage mit Stapelvorrichtung

Kunden- und produktorientiert haben wir diese Querteilanlage im Auslauf einer kontinuierlich arbeitenden Härtelinie konzipiert.

Hohe Flexibilität und kurze Rüstzeiten sind bei dieser kombinierten Anlage für den Wickel- und Tafelbetrieb mit bis zu drei gleichzeitig zu verarbeitenden Bändern erreicht.

Maßgenaue gratfreie Zuschnitte mit präziser Stapelung von hochfesten gehärteten Stählen werden auf unserer Anlage gefertigt.

Besonderheiten:

  • Wahlweise Wickel- oder Tafelbetrieb
  • 1, 2 oder 3 Tafeln gleichzeitig mit einer Schlittenschere abgelängt und mit einem Saugstapler gestapelt
  • Messerwechsel bei laufendem Bandbetrieb
  • programmgesteuerte Produktionsänderungen der Tafelabmessungen, der Tafelanzahl oder der gleichzeitig erzeugbaren Pakete über Bildschirm und Tastatur
  • Automatische Palettenaufgabe mit Stapelbrücke
  • Vereinzelung der Stapelpakete und Paketwendung

Technische Daten:

Material Stahlband gehärtet
Materialfestigkeit max. 1900 N/mm² 54 HRc
Banddicke 0,3 - 4,0 mm
Bandbreite 1 Streifen 130 - 710 mm
2 Streifen 130 - 340 mm
3 Streifen 130 - 210 mm
Tafellänge 600 - 4200 mm
Stapelhöhe max. 350 mm
Paketgewicht max. 3 t
