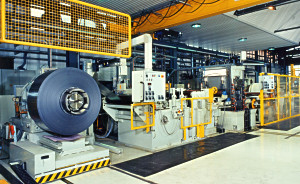

Streckrichtanlage

Streckrichtanlage

Bandbehandlungslinien werden für die hohen Ansprüche von Endprodukten entwickelt.

Diese Streckrichtanlage ist als letzte Fertigungsstufe zur Erzeugung von Schattenmaskenband konzipiert.

Das Band ist ein wesentlicher Bestandteil von Farbbildröhren Systemen, das mit hohem metallurgischem Reinheitsgrad, gezielter fehlerfreier Oberfläche, einwandfreier Planheit und engsten Dickentoleranzen gefertigt werden muß.

In der Linie wird besäumt, mattiert, gereinigt und streckgerichtet.

Besonderheiten:

  • Endlosbetrieb durch Bandverbindung der Bandenden mit einer Schweißmaschine
  • Besäumeinrichtung der Bandkanten
  • Quarto - Mattiereinrichtung mit Bandreinigung
  • Planheitsoptimierung durch Rollenreckeinrichtung
  • Rollenrecker mit automatischer Bandeinführung

Technische Daten:

Material Stahlband kaltgewalzt, plattiert
Materialfestigkeit max. 600 N/mm²
Banddicke min. 0,10 mm, max. 0,3 mm
Bandbreite min. 150 mm, max. 1000 mm
Bundinnen-Ø 508 mm
Bundaußen-Ø 1500 mm
Bundgewicht max. 6 t
Anlagengeschw. 300 m/min
