Profilwalzwerk

Profilwalzwerk

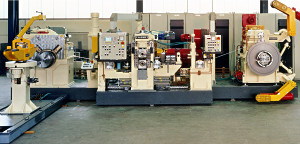

Das 7" Duo-Profilwalzwerk dient der Reduzierung bzw. Profilierung von Kaltband durch Kaltwalzen ohne Flüssigkeitskühlung (trocken).

Es ist als Einweggerüst in Kompaktbauform konzipiert, das heißt alle Aggregate vom Ablaufhaspel bis zum Aufwickelhaspel sind auf einem gemeinsamen Rahmen montiert und verrohrt.

Die Vormontage und Vorinbetriebnahme, einschließlich Probelauf mit Band, erfolgt in unserem Werk.

Besonderheiten:

  • Abwicklung wahlweise von oben oder unten
  • Walzeneinlauftisch mit Bandhöhen -, Bandseitenführung und Bandpresse
  • Auch außermittiger Bandlauf möglich
  • Kantenprofilierung mit 2 Hochkantapparaten
  • Walzenanstellung mit AC - Servomotoren und Walzkraftmessung
  • Profilierte Arbeitswalzen mit axialer Seitenverstellung
  • Strichlinienverstellung für den Abschliffausgleich der Arbeitswalzen
  • Kombiniertes Banddicken- und Bandbreitenmessgerät zur Profilmessung

Technische Daten:

Material Stahlband kaltgewalzt
Materialfestigkeit max. 800 N/mm²
Banddicke Anstichstärke max. 6,0 mm
Enddicke min. 0,2 mm
Bandbreite 10 - 150 mm
Bandquerschnitt 10 - 600 N/mm²
Bundinnen-Ø 400 mm
Bundaußen-Ø 1500 mm
Bundgewicht max. 2 t
Anlagengeschw. 80/160 m/min
Walzzüge Ablaufhaspel 0,90 - 36 KN
Walzkraft max. 1000 KN
Anlagengeschw. 80/160 m/min
Walzen-Ø 185 mm
Ballenbreite 210 mm
