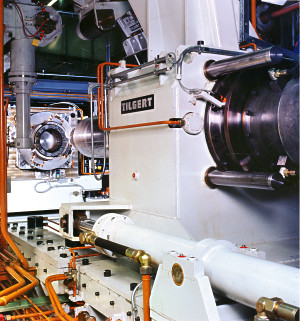

Anlagenteile für ein Sexto - Walzgerüst

Anlagenteile für ein Sexto - Walzgerüst

Das Sexto-Walzgerüst ist Bestandteil einer Fertigungslinie zur Erzeugung von Schattenmaskenband für Farbbildröhren.

Als Beweis unserer Leistungsfähigkeit konzipierten wir die außerhalb der Ständerung liegenden Walzentische, Haspelanlagen und Zufuhreinrichtungen.

Technologie, Sorgfalt and fortschrittliche Lösungen führten zu dieser einzigartigen Gerüstkonzeption.

Besonderheiten:

  • Coilzuführung und Abtransport über Standard-Stahlpaletten
  • Bundaufnahme mit Doppeltrommel-Reversierhaspel
  • einfahrbare Aufsetzbacken für Bundbohrung Ø 610 mm
  • Direktantrieb der Wickelachsen mit 2-Motorbetrieb für die Bereichsvergrößerung der Bandspannung
  • Walzspulenaufgabe und -abnahme mit dem Gurtumschlinger
  • Haspeltrommeln für Klemmschlitz oder Riemenwicklerbetrieb mit Walz- oder Glühspulen
  • ausfahrbare Bandvorbereitung mit Querteilschere und Richteinheit
  • wahlweise S-Rollenbetrieb ein- und auslaufseitig zur Zugreduzierung vor dem ersten und nach dem letzten Stich
  • Walzentische mit Planheitsmeßrolle, Bandzugmessung, Bandlagenscanner, Dickenmeßgerät mit Querprofilmessung und Geschwindigkeitsmessung mit Mesameter

Technische Daten:

Material FePO3 warmgewalzt = AK Schattenmasken
FeNi36 = Schattenmasken
C75/C95 geglüht = Kaltband
Banddicke Schattenmasken
max. 4,0 mm, min. 0,050 mm
Kaltband
max. 4,0 mm, min. 0,1 mm
Bandbreite 400 mm / 1000 mm
Bundinnen-Ø 508 mm / 610 mm
Bundaußen-Ø max. 1900 mm
Bundgewicht max. 18 t
Haspelzüge max. 150 KN
Walzgeschw. max. 1100 m/min
